有关DaTa matrix(ECC200)的介绍

近来有客户咨询，二维码软件生成的Datamatrix码用的是ECC140还是ECC200标准，需不需要手动去选择？我们软件采用的就是ECC200标准。接下来给大家介绍下Datamatrix（ECC200）的构成。

一、Datamatrix（ECC200）的构成

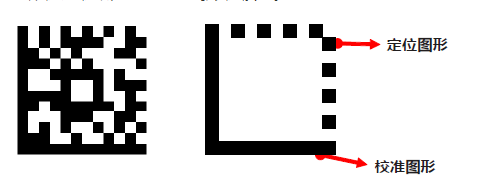

1.校准图形和定位图形

Datamatrix构成中包括L形的校准图形和虚线形的定位图形，其中包含实际的数据。利用L形校准图形，可判断条码的方向，而定位图形可方便地识别其中的数据单元。因此，利用校准图形和定位图形，通过图像处理进行位置检测，可360度全方位读取。

此外，数据单元超过24*24单元时，如下图所示，可通过分割符号，为使1块中的单元保持在24*24以内，这样可大大避免失真的影响。

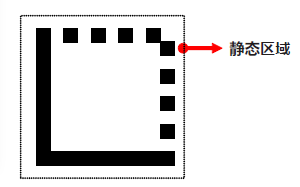

2.静态区域

二维码符号周围的空白部分

至少应确保1单元以上

3.纠错符号（Reed-Solomon码）

Data Matrix中附加有Reed-Solomon码作为纠错符号，可在部分数据损坏的情况下恢复数据。

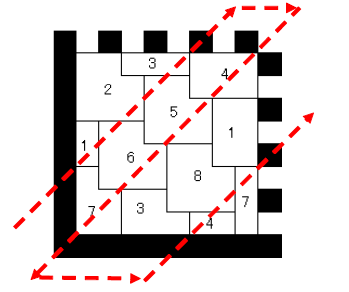

4.数据和纠错符号的配置

数据和纠错符号按以下顺序配置

例如，制作OMRON这个数据的DaTa matrix时，先使用Reed-Solomon法计算的纠错符号与数据相连，然后生成Data matrix。

5.datamatrix的大小和数据容量

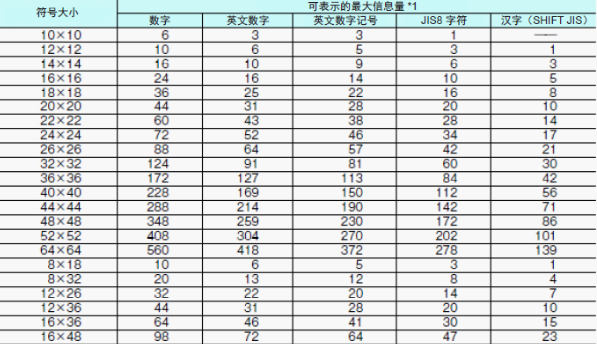

符号大小（单元数）和信息量（ECC200时）的关系如下图所示：

6.关于大信息量

即使同样时二维码，根据其符号大小，大可保存的信息量有所变化。换言之，如果所需信息量变大，符号大小也需要相应变大。此外，条码所含的信息中使用哪种字符种类也会影响大信息量，QR码和DataMatrix中的数据时“仅数据>数据+英文>汉字，符号大小相同时，大小字符数会逐渐增加，此外，还会根据字符种类的排列方式和组合顺序而变化。
