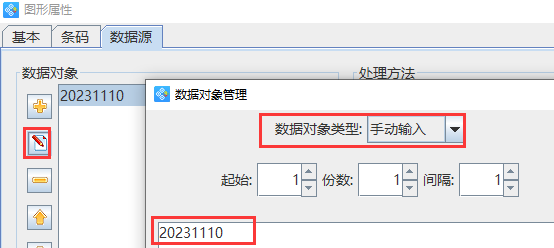

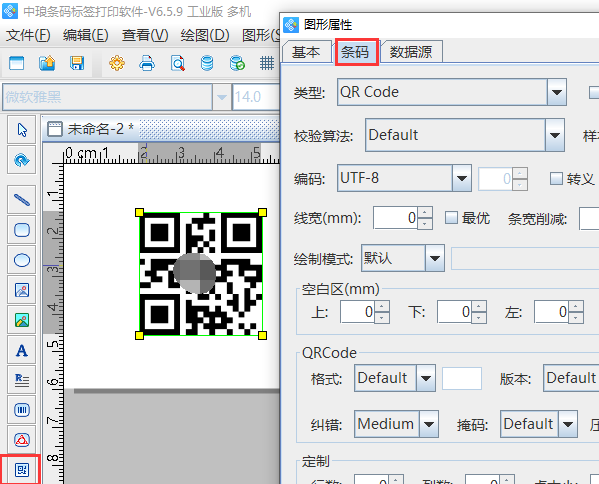

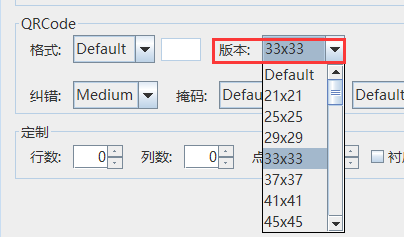

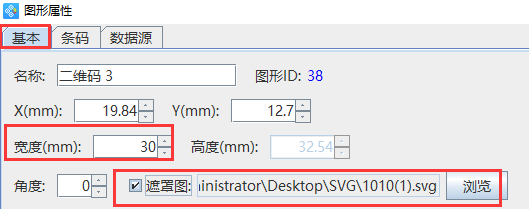

上篇文章给大家介绍了利用遮罩图功能制作椭圆形条形码，本文主要给大家介绍的是如何利用遮罩图功能制作圆形定位标QR二维码，方法是都是类似的，首先都是需要利用PS制作一个SVG文件，有点需要注意的是：这个SVG文件是根据二维码做的，根据二维码的尺寸以及定位标的大小做的，相当于把三个定位标位置做成透明的。本文以二维码尺寸30mm,版本33*33为例，在二维码软件中演示下相关的操作步骤，方法如下： 在二维码软件中新建标签后，点击软件左侧的“绘制二维码”按钮，在画布上绘制二维码对象，双击二维码，在图形属性-条码选项卡中设置条码类型为QR Code。 在数据源中，点击“修改”按钮，数据对象类型选择“手动输入”，在下面的输入框中手动输入要添加的信息，点击添编辑。 在条码中，设置版本为33*33。 在基本中，设置宽度为30mm,勾选遮罩图前面的复选框，点击“浏览”，选中制作好的SVG文件，点击-确定。

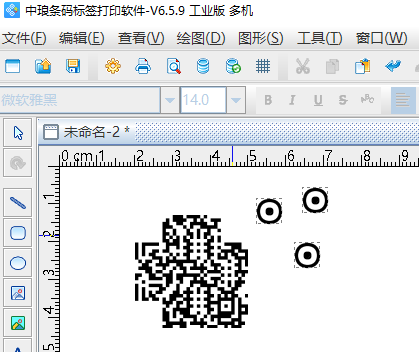

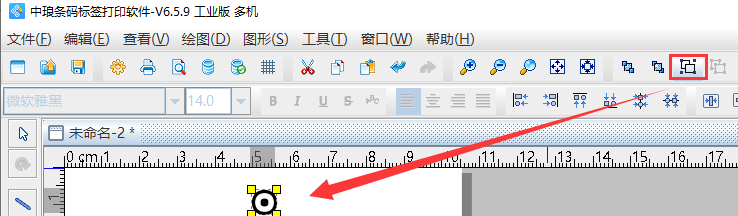

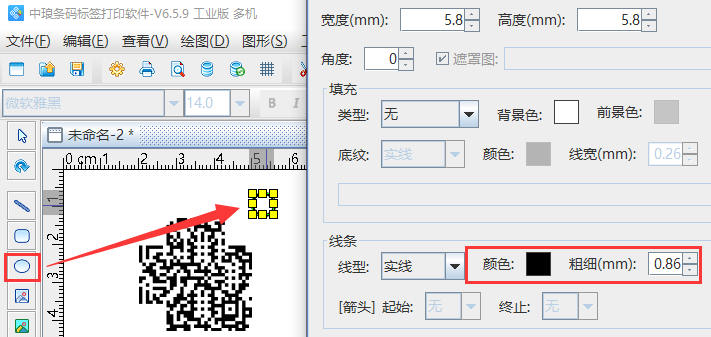

生成的二维码是没有定位标的，需要利用二维码软件左侧的功能添加定位标。点击软件左侧的“圆/椭圆”按钮，在画布上绘制圆/椭圆对象，双击圆/椭圆，在图形属性-基本里面，可以根据自己的需求设置线条的颜色及粗细，这里以黑色为例，如图所示： 再点击软件左侧的“圆/椭圆”按钮，在画布上绘制圆/椭圆对象，双击圆/椭圆，在图形属性-基本里面，设置填充类型为“实心”，背景色为黑色，点击确定。 选中实心圆和空心圆，点击软件上方工具栏中的“水平居中对齐”和“垂直居中对齐”按钮，进行对齐设置，如图所示： 对齐之后，选中对象，点击软件上方工具栏中的“群组图形”按钮，进行群组。 群组之后，选中对象，右键复制粘贴三个。然后把它们放到相应的位置上。

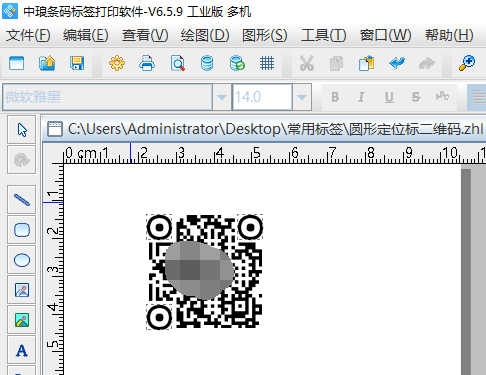

以上就是利用遮罩图功能制作圆形定位标的QR二维码的操作步骤，是不是很简单。注意，定位标不能太靠近内容，要不然不好扫描。如果想要制作其他类型的定位标，可以根据自己的需求在二维码软件中进行操作，这里就不再详细描述了。
|
